Proe5.0钣金面组成形工具探索

今天在用Pro/E5.O钣金做设计的的时候发现多了个新功能：面组成形工具，有空就拿来探索一下，发现此功能非常强大可以轻松完成以前颇非周折才能创建的钣金成形。

完成折弯处加强筋的设计，如图1，在以前版本中必须通过冲孔和模具才能完成，现在通过面组成形工具就很简单了。

图1

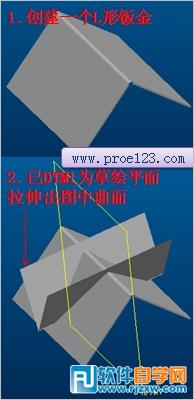

1.创建一个L形的钣金壁，创建一个基准平面DTM1，以此基准平面为草绘平面拉伸V形曲面，如图2。

图2

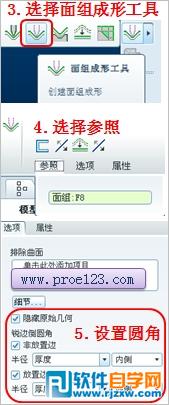

2.点选“面组成形工具”参照选择第一步创建的曲面，点开“选项”下滑菜单，设置锐边倒圆角，如图3，确定即可完成图1折弯处加强筋的创建。

图3

以上就是Proe5.0钣金面组成形工具探索，希望大家喜欢，请继续关注优爱好网。
