cad怎么画圆柱立体图

在CAD中要画一个简单的圆柱体怎么画，有什么简单的方法吗，具体是画一个圆，直接拉伸成圆柱就行。下面给大家分享的是cad怎么画圆柱立体图的方法。

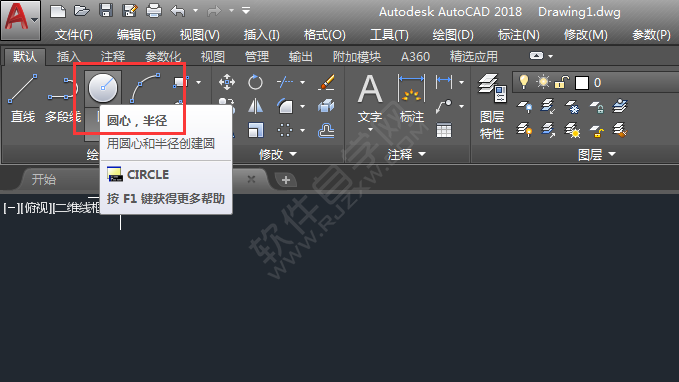

第1步、打开CAD软件，点击圆心、半径。

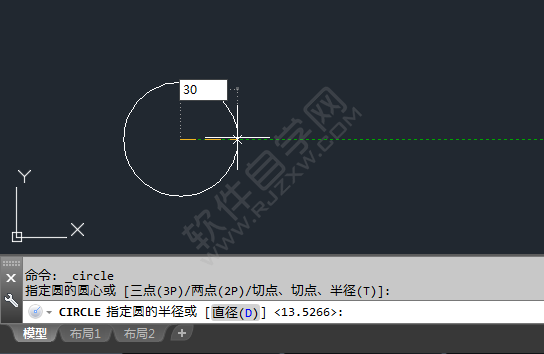

第2步、然后绘制一个30mm圆出来，效果如下：

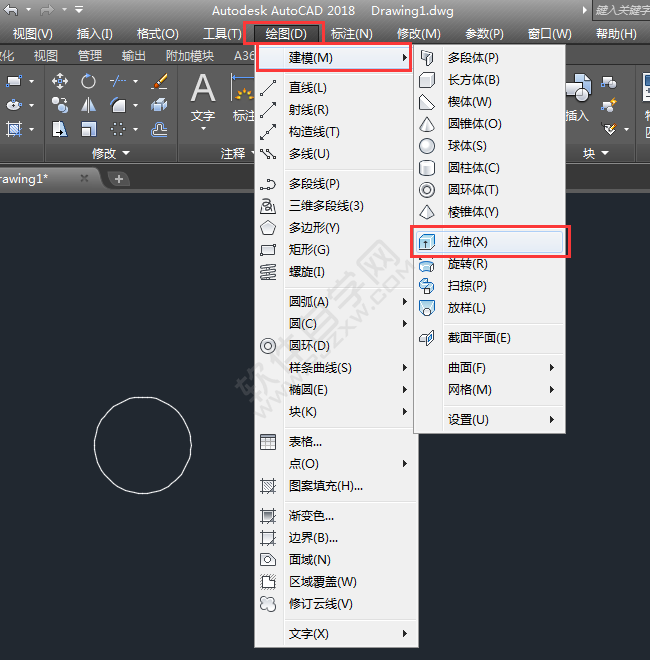

第3步、然后点击绘图菜单，点击建模，点击拉伸。

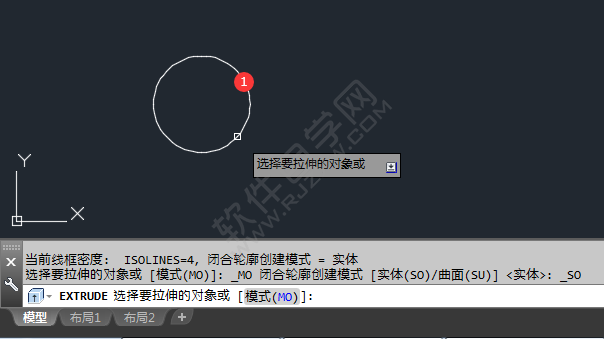

第4步、选择圆形，然后空格。

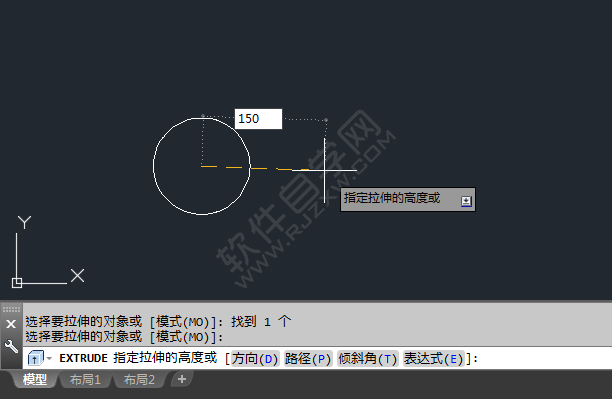

第5步、然后输入150的高度，点击空格。

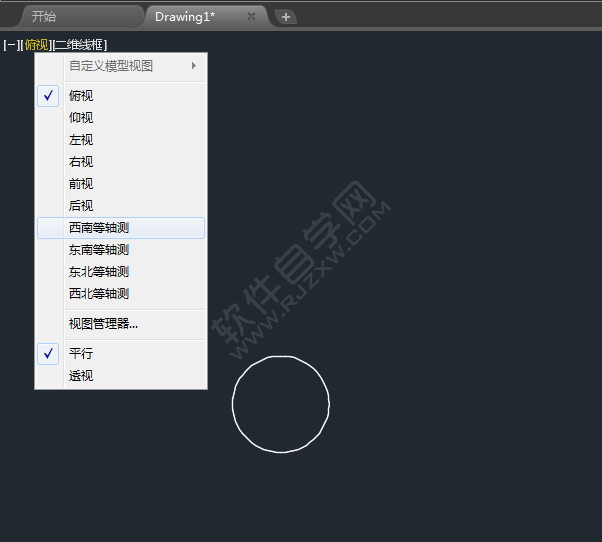

第6步、然后点击俯视功能，点击西南等轴测。

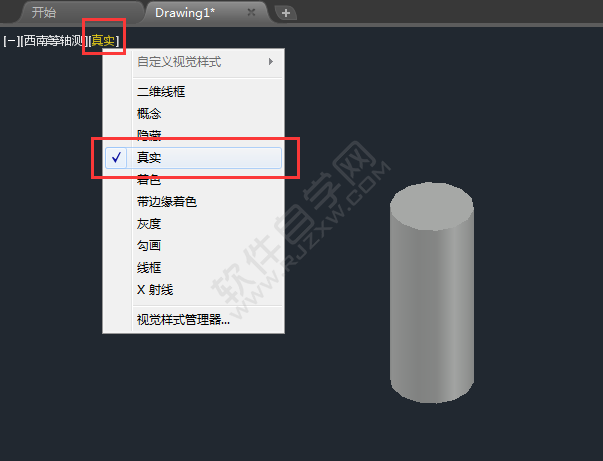

第7步、再点击二维线框，点击真实。
