gx works2模拟运行的方法

【字号: 日期:2023-11-19 22:26:23浏览:10作者:馨心
导读:gx works2是三菱电机推出的三菱综合plc编程软件,主要就是应用于plc相关设计、调试、维护的编程工具,与传统的相关软件比起来,这款软件提高了功能和一些操作的性能,让用户操作起来变得更加容易使用。在使用这款软件进行编程之后,我们可以使用到模拟运行的功能模拟运行编辑的程序,非常的方便,只是一些用...

gx works2是三菱电机推出的三菱综合plc编程软件,主要就是应用于plc相关设计、调试、维护的编程工具,与传统的相关软件比起来,这款软件提高了功能和一些操作的性能,让用户操作起来变得更加容易使用。在使用这款软件进行编程之后,我们可以使用到模拟运行的功能模拟运行编辑的程序,非常的方便,只是一些用户还不知道在使用gx works2这款软件的时候如何进行模拟运行,那么接下来小编就跟大家分享一下具体的操作方法吧,感兴趣的朋友不妨一起来看看小编分享的方法。

gx works2模拟运行的方法

方法步骤

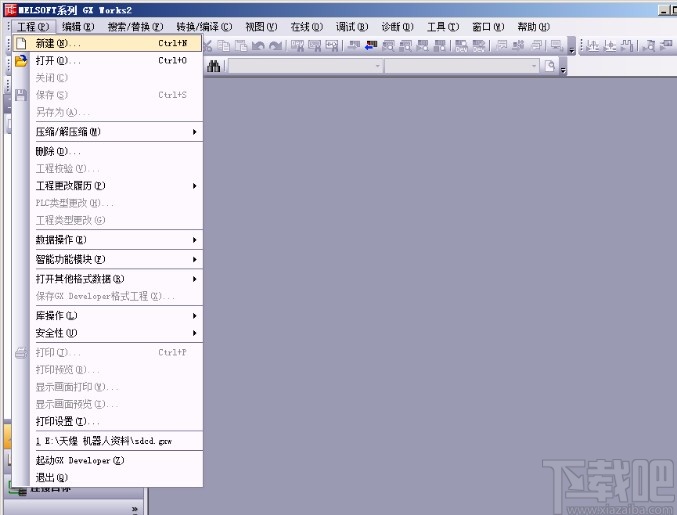

1.首先第一步我们打开软件之后先点击工程,然后再点击新建选项新建一个工程。

gx works2模拟运行的方法

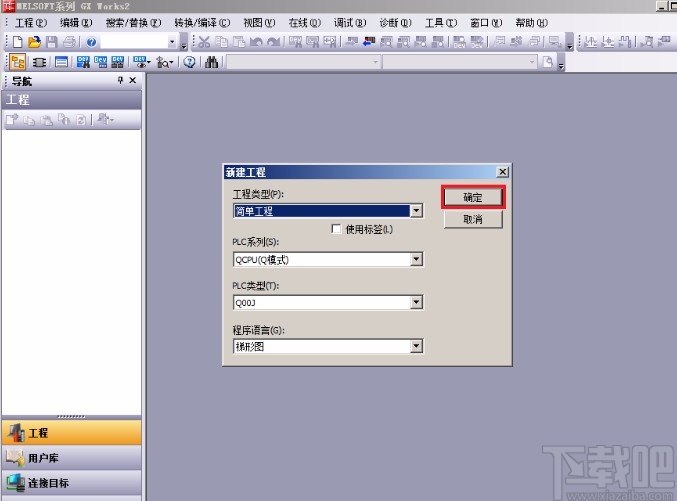

2.点击新建一个工程之后,接下来在弹出的界面中设置参数,根据自己学习的plc型号来进行选择。

gx works2模拟运行的方法

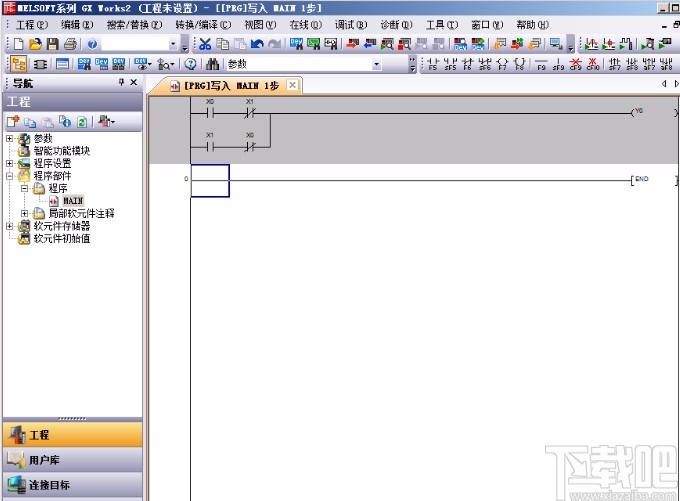

3.选择完成之后进入到编程界面,然后简单的编写一个程序以用来进行模拟运行,如下图中所示。

gx works2模拟运行的方法

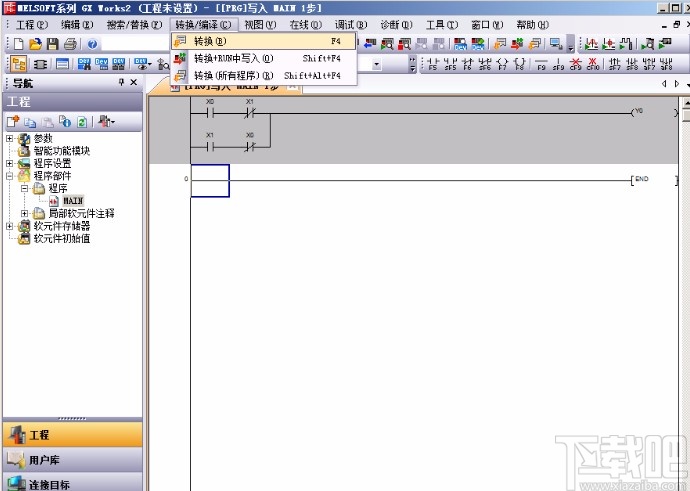

4.之后下一步我们编辑好程序之后,需要点击上方的转换编译选项,然后点击出现的转换选项进行转换编译。

gx works2模拟运行的方法

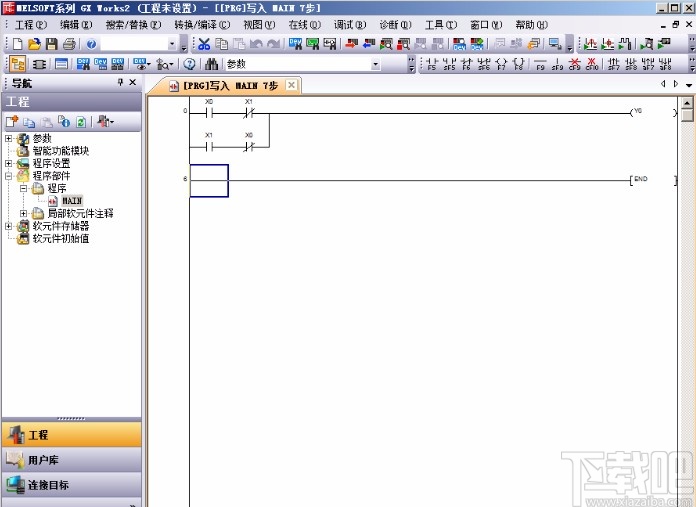

5.转换成功的话程序的背景就会变成白色了,如果转换过程出现问题的话,在下方可以看到错误报告,需要及时改正错误。

gx works2模拟运行的方法

6.之后下一步我们就可以在界面上方点击调试选项了,点击之后在出现的选项中点击模拟开始/停止这个选项即可开始模拟运行程序。

gx works2模拟运行的方法

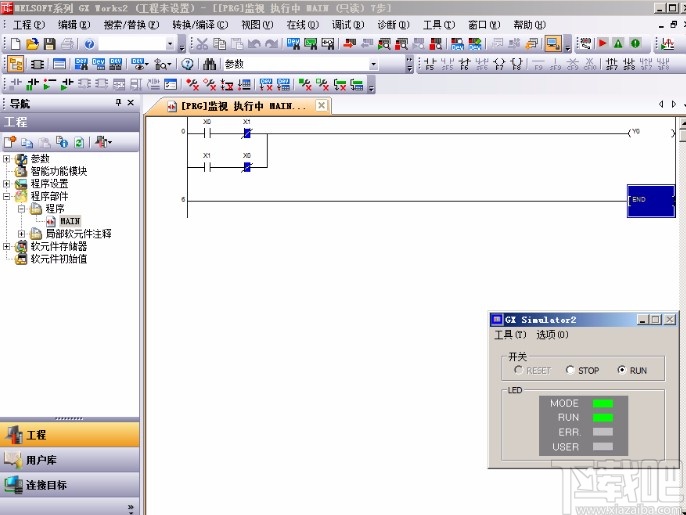

7.点击开始模拟之后,会出现plc写入程序界面,等待写入完成之后关闭界面就可以看到出现的plc监视画面了,模拟运行操作正式开始,我们根据情况输入一些调试值即可查看模拟运行的效果。

gx works2模拟运行的方法

使用上述教程中的操作方法我们就可以在gx works2中进行模拟运行了,还不知道要如何操作的朋友赶紧试一试这个方法吧,希望这篇方法教程能够帮助到大家。
